Mobilus 3D ratų geometrijos stendas LS8+

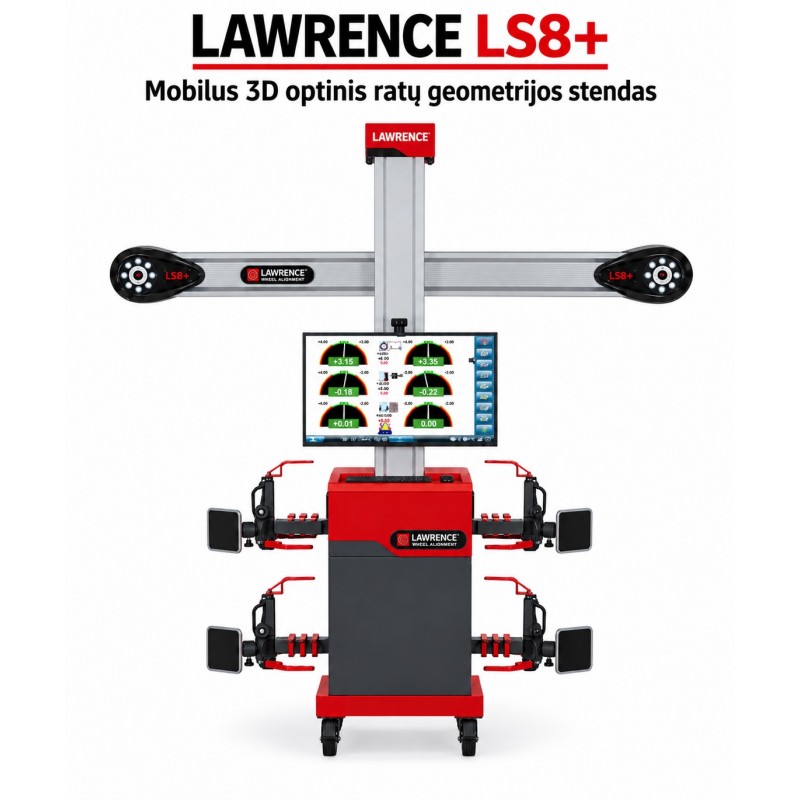

LAWRENCE LS8+ – mobilus 3D optinis ratų geometrijos stendas

LAWRENCE L89+ – profesionalus mobilus 3D ratų geometrijos stendas, skirtas greitam ir tiksliam automobilių važiuoklės geometrijos matavimui bei reguliavimui. Bekontaktė Touchless technologija leidžia tvirtinti matavimo įrangą be metalinio griebtuvo kontakto su ratlankiu, todėl sumažinama ratlankio subraižymo ar pažeidimo rizika.

LS8+ naudojamos 6,3 MP SONY pramoninės kameros, užtikrinančios aukštą vaizdo detalumą ir stabilų taikinių sekimą. Stende naudojama Dynamic Measurement Technology, BLACK-TECH taikinių technologija bei automatinė kamerų sijos kėlimo sistema. LS serijoje taip pat numatytos išplėstos važiuoklės matavimo ir reguliavimo funkcijos.

6,3 MP SONY kameros.

Touchless – be metalinio griebtuvo kontakto su ratlankiu.

Vaizdo stabilizavimo sistema kompensacijų matavimo metu.

Dynamic Measurement Technology - eliminuoja paklaidą, kuri gali atsirasti dėl ratlankio nelygumo arba netiksliai uždėjus griebtuvą su taikiniu; nereikalingas periodinis griebtuvų ir taikinių kalibravimas.

SMART WIN – suvedimo parametrų stebėjimas realiu laiku, greitesniam ir patogesniam reguliavimui.

Mini BLACK-TECH taikiniai – priekiniai 137 mm, galiniai 177 mm; leidžia dirbti ir saulės apšviestoje patalpoje.

SMART TOE – tikslus vairo sureguliavimas esant laisvumui.

SMART TOE2 - visureigių geometrijos reguliavimo programa.

Automatinė kamerų sijos kėlimo sistema (krumpliaratinė pavara).

Balso pranešimai ir 3D darbo instrukcijos.

Išplėsti važiuoklės geometrijos parodymų duomenys.

Padangų dilimo parodymų duomenys.

2D/3D parodymų atvaizdavimas.

Kėbulo deformacijų parodymų duomenys.

Didelis 43" monitorius.

Mobili profesionali konstrukcija.

Kamerų sija - aliuminis.

Kolona - aliuminis.

Darbo zonos matmenys:

Aukštis: 2700 mm

Kamerų sijos plotis: 2490 mm

Minimalus atstumas nuo sienos: 210 mm

Darbinis matavimo atstumas: 1500–3000 mm

Rekomenduojamas matavimo atstumas: 2500 mm.

Parametras                      Rodymo žingsnis            Tikslumas              Matavimo riba

Suvedimas (Toe)                    0,01°                      ±1′                         ±30°

Išvirtimas (Camber)                0,01°                      ±1′                         ±45°

Caster                             0,01°                      ±1′                         ±45°

S.A.I. / KPI                       0,01°                      ±1′                         ±45°

Included Angle (I.A.)              0,01°                      ±1′                         ±45°

Setback                            0,01°                      ±1′                         ±20°

Traukos kampas (Thrust Angle)      0,01°                      ±1′                         ±30°

Rato poslinkis (Wheel Offset)       –                         ±1 mm                        –

Ašies poslinkis (Axle Offset)       –                         ±1 mm                    -
